​什么是igbt，什么是IGBT？它的作用是什么？

什么是igbt，什么是IGBT？它的作用是什么？

什么是IGBT它的作用是什么

IGBT是英文单词Insulated Gate Bipolar Transistor，它的中文意思是绝缘栅双极型晶体管。

从功能上来说，IGBT就是一个电路开关，优点就是用电压控制，饱和压降小，耐压高。用在电压几十到几百伏量级、电流几十到几百安量级的强电上的。而且IGBT不用机械按钮，它是由计算机控制的。

所以有了IGBT这种开关，就可以设计出一类电路，通过计算机控制IGBT，把电源侧的交流电变成给定电压的直流电，或是把各种电变成所需频率的交流电，给负载使用。这类电路统称变换器。

扩展知识：

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

什么是IGBT它的作用是什么

IGBT是英文单词Insulated Gate Bipolar Transistor，它的中文意思是绝缘栅双极型晶体管。

从功能上来说，IGBT就是一个电路开关，优点就是用电压控制，饱和压降小，耐压高。用在电压几十到几百伏量级、电流几十到几百安量级的强电上的。而且IGBT不用机械按钮，它是由计算机控制的。

所以有了IGBT这种开关，就可以设计出一类电路，通过计算机控制IGBT，把电源侧的交流电变成给定电压的直流电，或是把各种电变成所需频率的交流电，给负载使用。这类电路统称变换器。

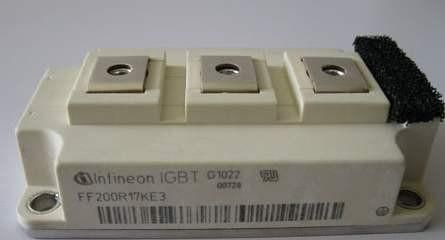

IGBT模块具有节能、安装维修方便、散热稳定等特点；当前市场上销售的多为此类模块化产品，一般所说的IGBT也指IGBT模块；随着节能环保等理念的推进，此类产品在市场上将越来越多见；

IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，作为国家战略性新兴产业，在轨道交通、智能电网、航空航天、电动汽车与新能源装备等领域应用极广。

什么是IGBT，分类，作用，原理是什么

IGBT中文名字叫绝缘栅双节型晶体管。它是mos管和晶体管的复合。电压控制型器件。前面是用的mos管的绝缘栅，后面是用的晶体管，等效电路就是这么画的。它具有mos管开关频率高的特点（比mos管低点），还有晶体管耐压高等特点。是全控型器件。用栅极电压来控制IGBT的开通，关断。差不多就这些了。

电子元器件的IGBT用什么字母代表在电路中

谢邀，以下或许能助你入门~

IGBT(绝缘栅双极型晶体管），是由 BJT(双极结型晶体三极管) 和 MOS(绝缘栅型场效应管) 组成的复合全控型-电压驱动式-功率半导体器件,其具有自关断的特征。

简单讲，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。IGBT融合了BJT和MOSFET的两种器件的优点，如驱动功率小和饱和压降低等。

IGBT模块是由IGBT与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品，具有节能、安装维修方便、散热稳定等特点。

IGBT是能源转换与传输的核心器件，是电力电子装置的“CPU” 。采用IGBT进行功率变换，能够提高用电效率和质量，具有高效节能和绿色环保的特点，是解决能源短缺问题和降低碳排放的关键支撑技术。

IGBT是以GTR为主导元件，MOSFET为驱动元件的达林顿结构的复合器件。其外部有三个电极，分别为G-栅极，C-集电极，E-发射极。

在IGBT使用过程中，可以通过控制其集-射极电压UCE和栅-射极电压UGE的大小，从而实现对IGBT导通/关断/阻断状态的控制。

1）当IGBT栅-射极加上加0或负电压时，MOSFET内沟道消失，IGBT呈关断状态。

2）当集-射极电压UCE＜0时，J3的PN结处于反偏，IGBT呈反向阻断状态。

3）当集-射极电压UCE＞0时，分两种情况：

②若栅-射极电压UGE＜Uth，沟道不能形成，IGBT呈正向阻断状态。

②若栅-射极电压UGE＞Uth ，栅极沟道形成，IGBT呈导通状态（正常工作）。此时，空穴从P+区注入到N基区进行电导调制，减少N基区电阻RN的值，使IGBT通态压降降低。
