示波器是干什么用的

示波器，是显示被测量的瞬时值轨迹变化情况的仪器。利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束在屏面上描绘出被测信号的瞬时值的变化曲线，便于人们研究各种电现象的变化过程。普通示波器有显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路五个基本组成部分。另外，还可以用它测试各种不同的电量，如电压、电流、峰峰值、频率、相位差、调幅度等等。

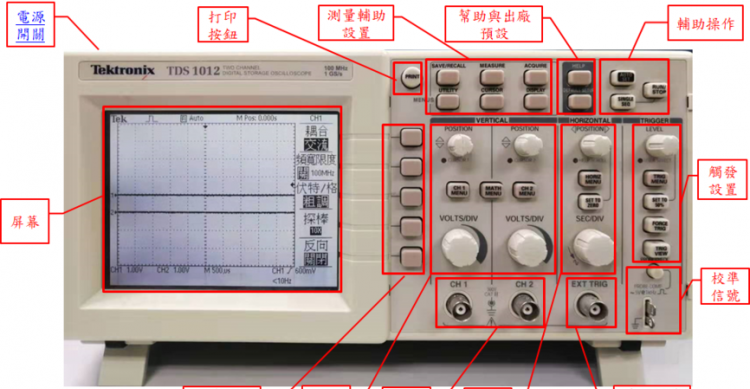

示波器的作用

示波器的作用是用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

分类

按照信号的不同分类

模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内表面涂有荧光物质,这样电子束打中的点就会发出光来。

数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器的工作方式是通过模拟转换器（ADC）把被测电压转换为数字信息。数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是判断累计的样值是否能描绘出波形为止，随后，数字示波器重构波形。数字示波器可以分为数字存储示波器（DSO），数字荧光示波器（DPO）和采样示波器。

模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和超前触发能力。廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器的确从前台退到后台。

示波器电平的作用是什么

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

北京智创翔和科技有限公司是专业从事仪器仪表及工控设备为主的公司，公司产品示波器用于支持广泛的监视和分析活动，具有多种功能，如 34 种自动测量、 200 MHz 的带宽、极限测试、数据记录、双通道频率计数器、波形趋势和 2 GS/s 采样速率，使 TBS1202B 数字示波器成为同类产品中的佼佼者。

示波器主要用来测什么

示波器是一种用途十分广泛的电子测量仪器。他能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。所以示波器的核心功能,就和他的名字一样,是把被测信号的实际波形显示在屏幕上，以供工程师查找定位问题或评估系统性能等等。

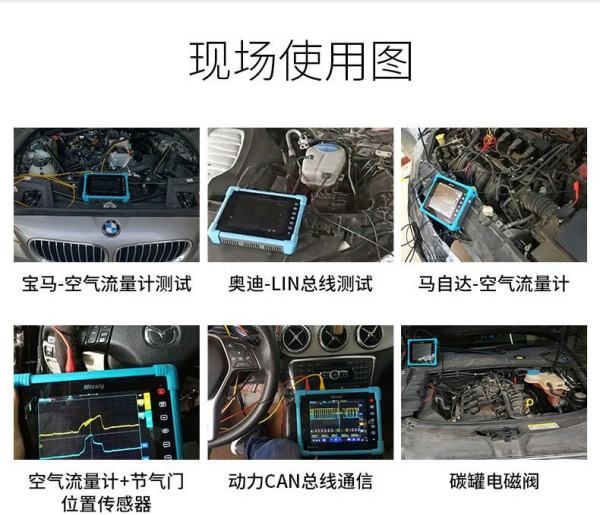

而且示波器的应用并不仅限于电子领域。在安装适当的传感器时示波器可以测量各类现象。如声音、机械压力、压强、光或热的传感器。比如汽车中的排气尾管、气缸内的压力测试，就可以用特殊的压力传感器，将压力转换成电信号传输给示波器进行波形的观测。医学人员还可以使用示波器来测量脑电波。所以说，示波器是一种用途十分广泛的电子测量仪器，绝不是夸张的。

以上就是关于示波器的主要功能和作用,示波器是干什么用的的全部内容，以及示波器的作用的相关内容,希望能够帮到您。
