​网络监控系统设备有哪些（网络监控系统组成详解）

网络监控系统设备有哪些（网络监控系统组成详解）

内容摘要：安防系统的五大系统为视频监控系统、入侵报警系统、对讲系统、出入口管理系统以及周界报警系统，其中视频监控系统为其中的重中之重，各类出入口以及通道的直观监视都依赖于视频监控系统。

安防系统的五大系统为视频监控系统、入侵报警系统、对讲系统、出入口管理系统以及周界报警系统，其中视频监控系统为其中的重中之重，各类出入口以及通道的直观监视都依赖于视频监控系统。

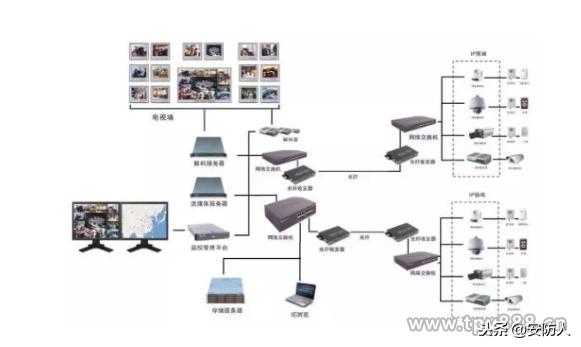

那么监控系统是怎么组成的，以及架构又是怎么样的？

一般来说由以下几部分组成：

1、前端的摄像机：枪机需与镜头配合使用，如是室外的摄像机还需要增加防雷器，需要考虑信号和电源防雷。

2、传输线缆：含网线和电源线，如POE供电可直接使用双绞线，但传输距离需控制在75米以内为宜。

3、交换机：所有的摄像机需控制在90米以内为宜，可直接接入交换机，如大于90米时，可使用网络跳线 光收发器 光缆的形式接入交换机、根据前端摄像机的数量选择对应口数的交换机，一般来说交换机上传带宽需要冗余45%，百兆上传根据码流来计算可以接入几个2M/4M/8M码流的交换机，8M码流的情况下最大可接入7.5个摄像机，现在交换机上传口普遍有千兆电/光口，按照45%的冗余，可以接入更多的摄像机。

级联口带宽: IPCAM的码流*数量=上传口的最小带宽,通常情况下,当IPCAM带宽超过60Mbps时,建议使用1000M级联口，如8个以上8M码流的摄像机所需的带宽为8M*8=64Mbps，此时就建议使用千兆级联口。

4、光传输附件：其中包括光模块，光缆，光跳线，尾纤，对应接口耦合器(如SC-LC,LC-LC等等)，光纤配线架或配线箱等。

5、核心交换机：根据前端的接入交换机，以及摄像机数据交换量得出的总带宽量来选择合适的交换机。以下给出交换机的包转发率以及背板带宽的计算方法。

包转发率：一个100M口的包转发率为0.1488Mpps/s，以此类推千兆或万兆口的包转发率。而一个摄像机的包转发率约为2.6Kbps，完全满足要求。

背板带宽=端口数*端口速度*2, 如24口百兆核心交换机(含两个千兆口)带宽为(24*100*2 2*1000*2)/1000=8.8Gbps/S 。

包交换率: 端口数*端口速度/1000*1.488Mpps=包交换率, 如24口百兆核心交换机包交换率为24*100/1000*1.488=3.60Mpps/S，有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机,当进行大容量数量吞吐时,易造成延时

6、存储设备：分为硬盘录像机和集中存储设备，根据摄像机路数来选择合适的设备。

7、解码器：根据显示器的路数来选择对应路数的解码器

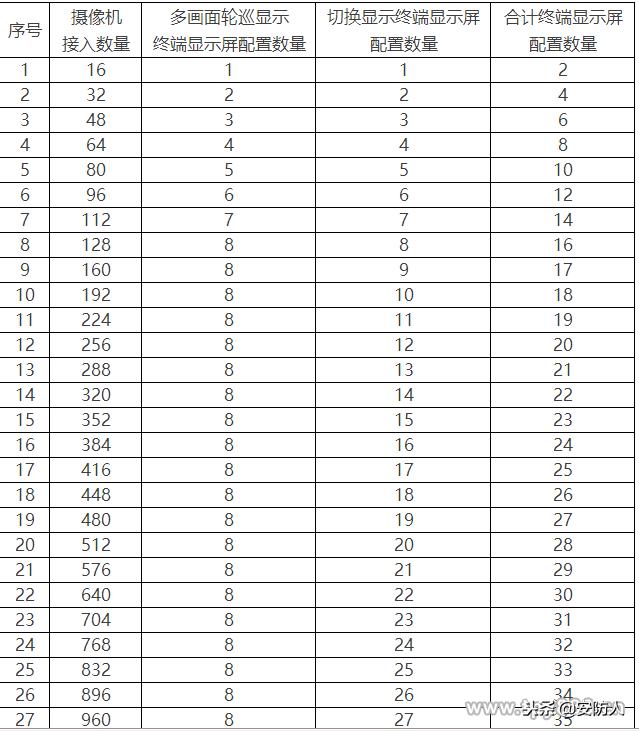

8、监视器数量：

具体数量以当地技防规范为准。

9、其他综合设备及软件：如安防集成管理平台及软件，流媒体转发服务器等等。

,
