​卧式暗装风机盘管使用及安装

卧式暗装风机盘管使用及安装

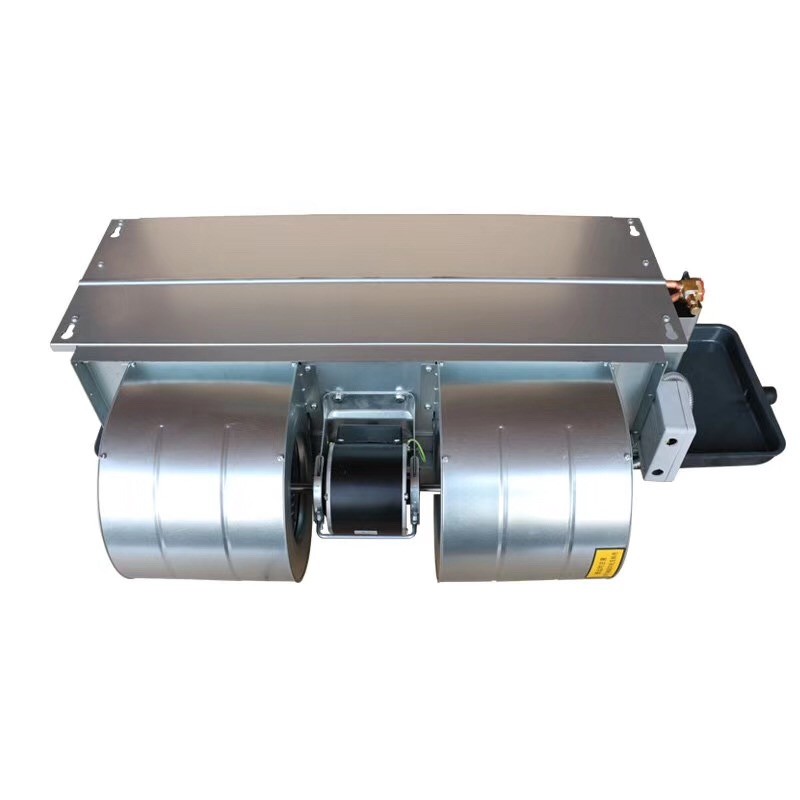

卡索卧式暗装风机盘管

详细说明：

卧式暗装风机盘管机组主要由离心式风机和盘管换热器组成，是中央空调末端设备，在商场、医院、学校、展览馆以及写字楼等多室或大空间的工业、民用空调场合均可看到风机盘管的影子，满足采暖、制冷、除湿的要求。风机盘管机组为人们创造了一个安静、清新、四季如春的室内空间环境。风机盘管装置轮廓较低使用天花板空隙安装，结合室内装饰。风机盘管使用范围广，包括不同尺寸和款式的机组，适合不同的应用场合和项目类型。相对较低的资本设备成本，相对较小的尺寸，提供个人控制灵活，以适应变化的办公空间，分区等。

完整型号：

风量范围为180~2380cmh，分级合理。静压12Pa、30Pa、50pA可满足现场各种风管的安装要求。

大温差表冷却器（可选）：

为有效提高机组在大温差系统中的传热能力，设置了3排、4排、31排大温差应用专用表冷器。

高效换热器：

换热器采用多排小直径高效亲水膜开窗器，传热效率高，增强了防水防腐能力。

水盘：

水盘采用一次性整体冲压成型，无缝避免渗漏。水锅保温棉在锅体上，组合紧密，外形美观，保温性能好，防冷凝、防锈。阀瓣阀体周围没有固定螺钉和补片。

电机：

新设计的电机可实现无级变速。电机采用ip42级保护，B级绝缘，可靠性高，使用寿命长。

静音箱体：

本机许多钣金件均采用保温材料制成，具有良好的降噪效果，精美的箱体结构和通风通道设计。

易于维护：

回风箱由卡索专利设计。在不拆卸整个回风箱的情况下，很容易拆卸风机的电机部件，既方便风机和电机的维修，又方便线圈的清洗和维护。

易于安装：

盘管进出口水管接口设计为正六边形，扳手可多角度使用，使水管连接更加方便。

唯一控件：

智能温控器启动时可实现快速冷却或加热，稳定运行时可精确控制温度在0.5℃以下。控温外壳采用卡索专利设计，使室内装饰更具现代感和科技感。该装置还可配二通或三通电动水阀。阀体和执行机构分别设计，使安装、维护和更换更加经济方便。

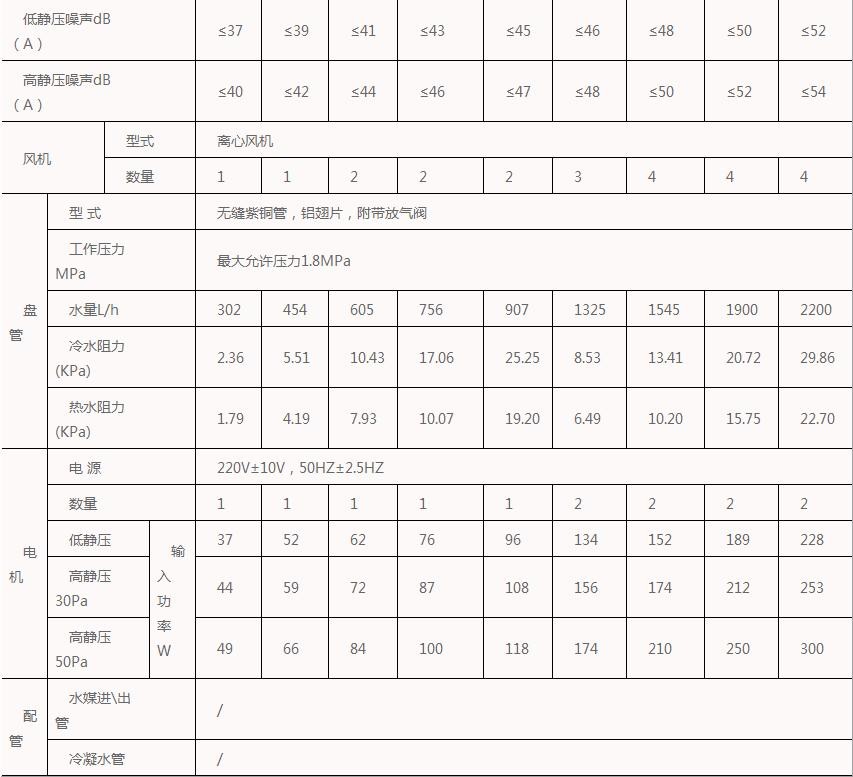

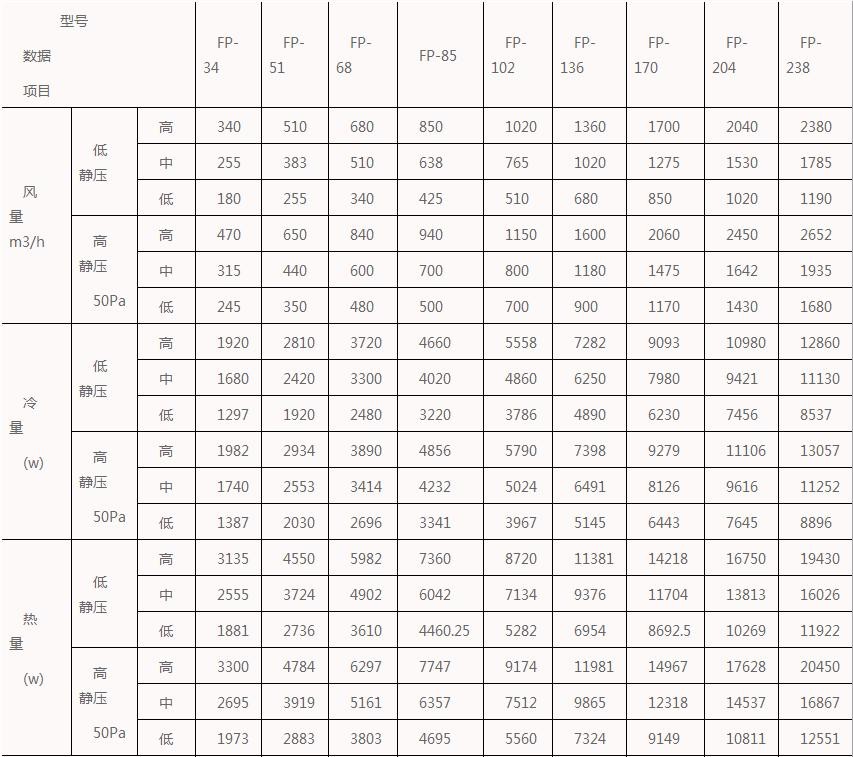

卧式暗装风机盘管性能参数表

注：无过滤器的低静压机组的余压值为11.5pa，额定风量为机组外余压为零时的值。

冷却条件参数：湿球温度19.5℃，干球温度26℃，水温差6℃，进水温度7.5℃。

加热条件参数：进气干球温度21℃，热水流量60℃，与冷却条件相同。

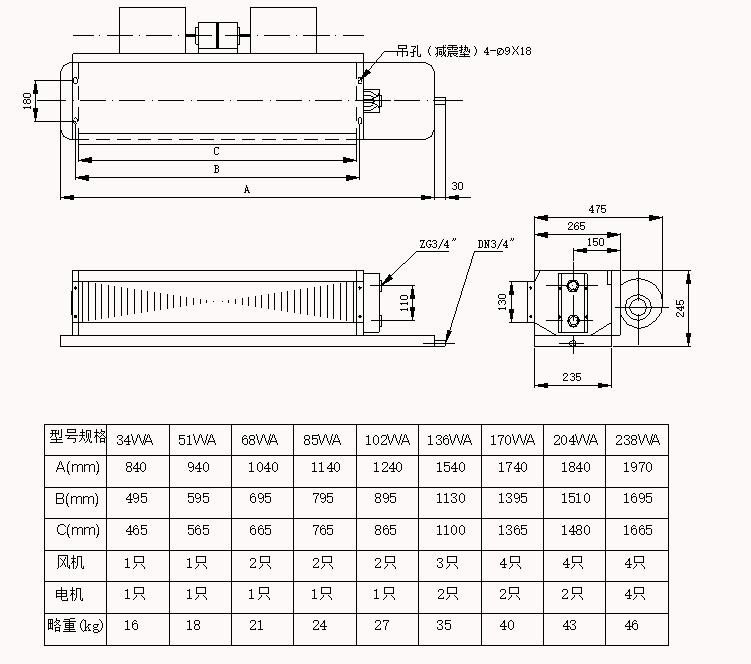

水平暗装风机盘管外形尺寸图：

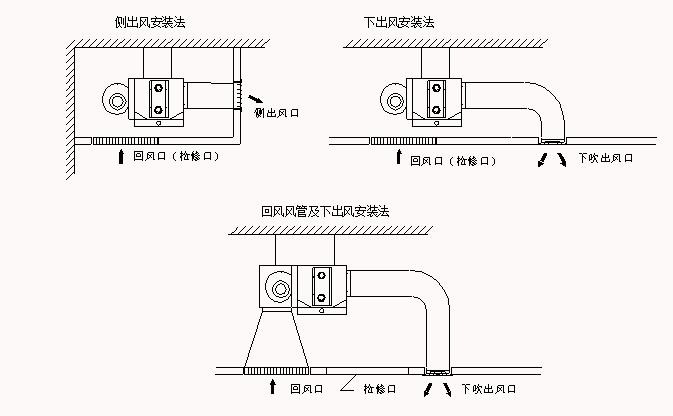

水平暗装风机盘管风管安装参考图

风机盘管安装使用说明书（适用于FP系列）

（1） 卧式机组安装时，四个吊点必须保持机组水平；立式机组应安装在地面上，保持直立，不得倾斜。

（2） 进出口管道应设置检修阀门。塑料冷凝管不得压扁或弯曲，以保证使用中冷凝液的顺畅流动。

（3） 机组启动时，先启动高档机组，再启动中低档机组。当多个单元共享时，需要一个控件。

（4） 机组电源：单台220 V±10%，50 Hz AC，电机外壳上安装安全地线。如果机组启动困难，应检查叶轮蜗壳体和叶轮是否正常。机组安装过程中注意不要损坏机壳、换热器翅片和风机，以免影响机组性能。

（5） 机组夏季最低冷却水温度为6℃，冬季最高采暖水温度为80℃。软化处理必须考虑当地水质。

（6） 机组设备最大允许压力为1.6Mpa。

（7） 过滤器应定期清洗。

（8） 定期清洗换热器可以使设备更好地传热。

（9） 接通电源后，先启动设备，观察设备叶轮转动方向是否正常。

（10） 如果设备安装在黑暗的地方，应安装检修门进行定期维护。

（11） 修理设备时要切断电源。

（12） 随着技术的不断改进，本厂有权更改产品规格。风机盘管机组参数如有变化，以随机技术文件为准，恕不另行通知。

风机盘管故障分析（本说明适用于FP系列）

一。设备噪声大

可能原因：

（1） 电机轴承损坏；建议：更换电机。

（2） 风扇固定螺钉松动；建议：拧紧螺钉。

（3） 蜗壳与叶轮碰撞变形，建议更换风机。

2。设备排水不畅

可能原因：

（1） 系统管路不顺畅；建议：检查系统管路阀门是否有异物或堵塞。

（2） 设备倾斜度不足；建议：调整设备高度，保证倾斜度。

三。电机损坏：

可能原因：

（1） 接线不符合要求；建议：重新接线，严格按照接线图接线。

四。风量不足：

可能原因：

（1） 管道阻力＞设计值：建议降低管道阻力或重新选择机组设备。

（2） 设备选择错误；建议：重新选择设备。

（3） 电压过低；建议：重新选择机组设备增加型号或增加电压。

冬季不使用时，如何防止低温期间结冰？

（1） 冬季机组设备应采取一定的保温措施，防止管道因低温而开裂。机组冷水进出口温度7℃~11℃，冷却水温度5℃，热水温度52℃~62℃。如有可能，应尽量提高和降低冷水和热水的入口温度。

（2） 排出风机盘管中的所有水。

（3） 将法兰安装在供水和回水上。

（4） 用压缩空气吹气（根据设备尺寸确定压缩空气吹气时间）

（6） 风机盘管机组不必加满防冻液，但要保证风机盘管机组的液体被防冻液充分稀释。

（7） 在设计中增加循环泵。

风机盘管订货指南（适用于FP系列）

（1） 风机盘管机组设备采购时，请注明产品型号、规格及左右进水方式。

⑵ 水平暗装风机盘管机组在选择回风箱时，请明确回风方式（下回风）（后回风）。

⑶ 水平暗装风机盘管机组由低静压（12Pa）和高静压（30Pa、50Pa）组成，订购时请注明。

（4） 欢迎您使用卡索空调的风机盘管。如有特殊要求，订货前可与我公司或我分公司签订技术协议。我们将遵循产品不断改进的原则。关于产品性能、规格和材料的改进和变化，我们可能难以通知你方。我们为你的理解道歉。同时，请经常与本公司保持联系，以获取最新信息。电话微信：18561170220。网址：

https://www.zykt.com/shop/show？Id=158
